芯片热传导分析

（1）案例名称：QFNSimple.inp

（2）场景介绍：芯片热传导是指在集成电路中传递热量的过程。芯片在运行时会产生大量的的热量，如不能有效散热，则会因为温度过高而影响芯片的寿命。除消费电子领域外，热传导还可应用于通信设备、汽车电子、工业自动化等领域。

图13-1 芯片模型示意图

图13-2 热通量示意图

图13-3 热对流示意图

（3）热传导分析结果：

图13-4  PCB温度示意图	图13-5  PCB热对流示意图
图13-6  焊盘温度示意图	图13-7  焊盘热对流示意图

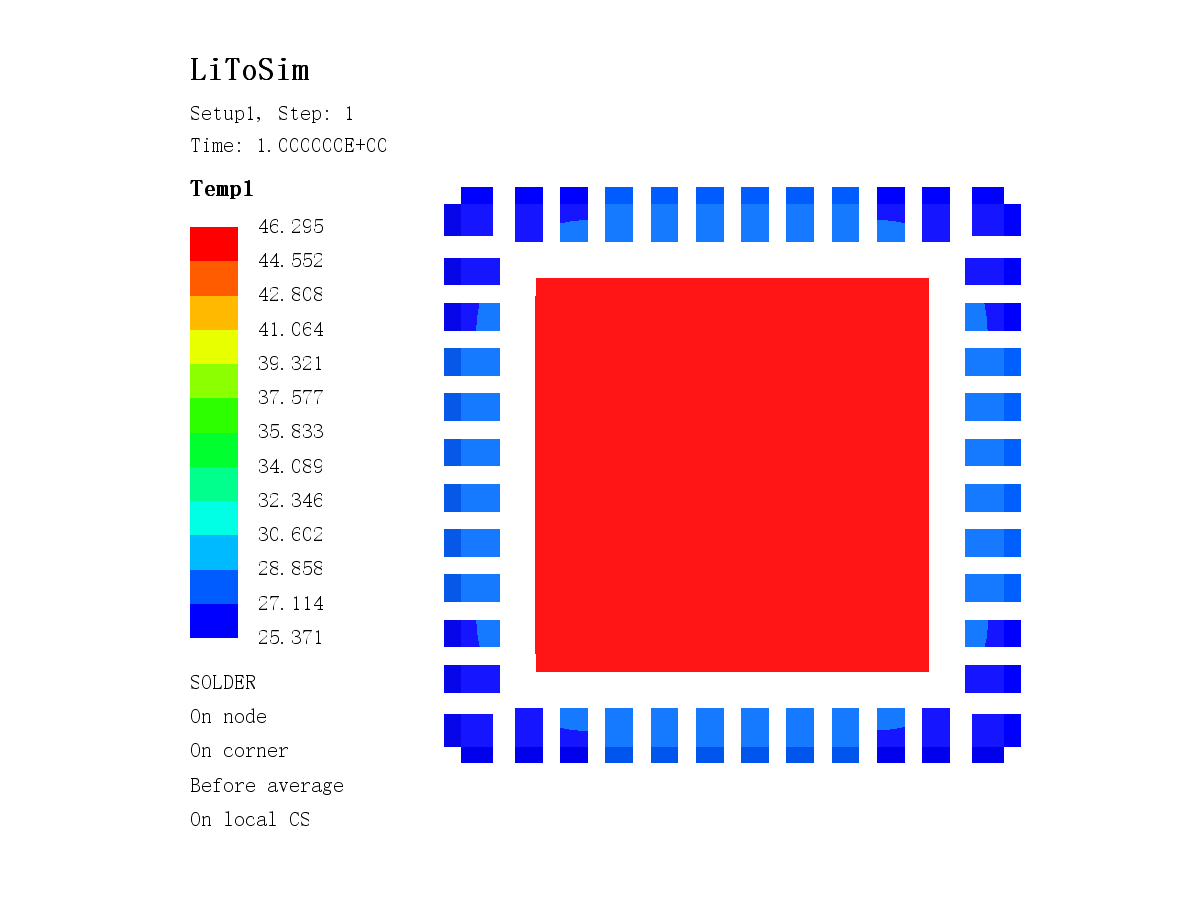

图13-8  焊点温度示意图	图13-9  焊点热对流示意图
